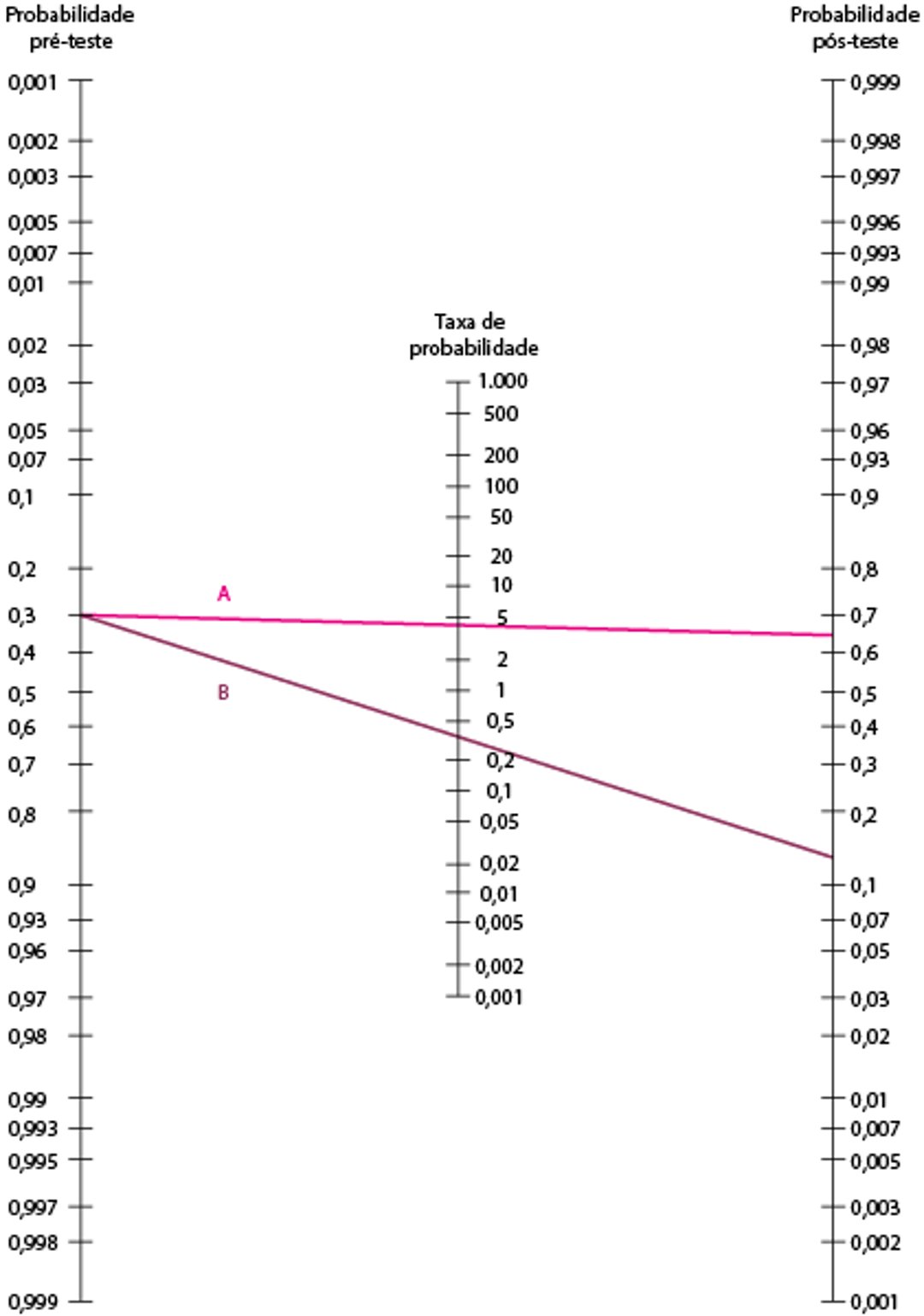

Nomograma de Fagan

Linhas ilustrativas na figura são traçadas utilizando os dados do exame de uma ITU na tabela Distribuição dos resultados de testes de um exame hipotético de esterase leucocitária em uma coorte de 1.000 mulheres com 30% de prevalência presumida de uma ITU. A linha A representa os resultados de exames positivos; é desenhada a partir de uma probabilidade pré-teste de 0,3 até IP+ de 4,73 com uma probabilidade pós-teste resultante discretamente < 0,7, semelhante à probabilidade calculada de 0,67. A linha B representa um resultado de exame negativo é traçada a partir de uma probabilidade pré-teste de 0,3 até IP- de 0,34 com um valor de probabilidade pós-teste ligeiramente > 0,1, semelhante à probabilidade calculada de 13%.

IP+= índice de probabilidade de um resultado positivo; IP- = índice de probabilidade de um resultado negativo.

Adapted from Fagan TJ. Letter: Nomogram for Bayes theorem. New England Journal of Medicine 293:257, 1975.
