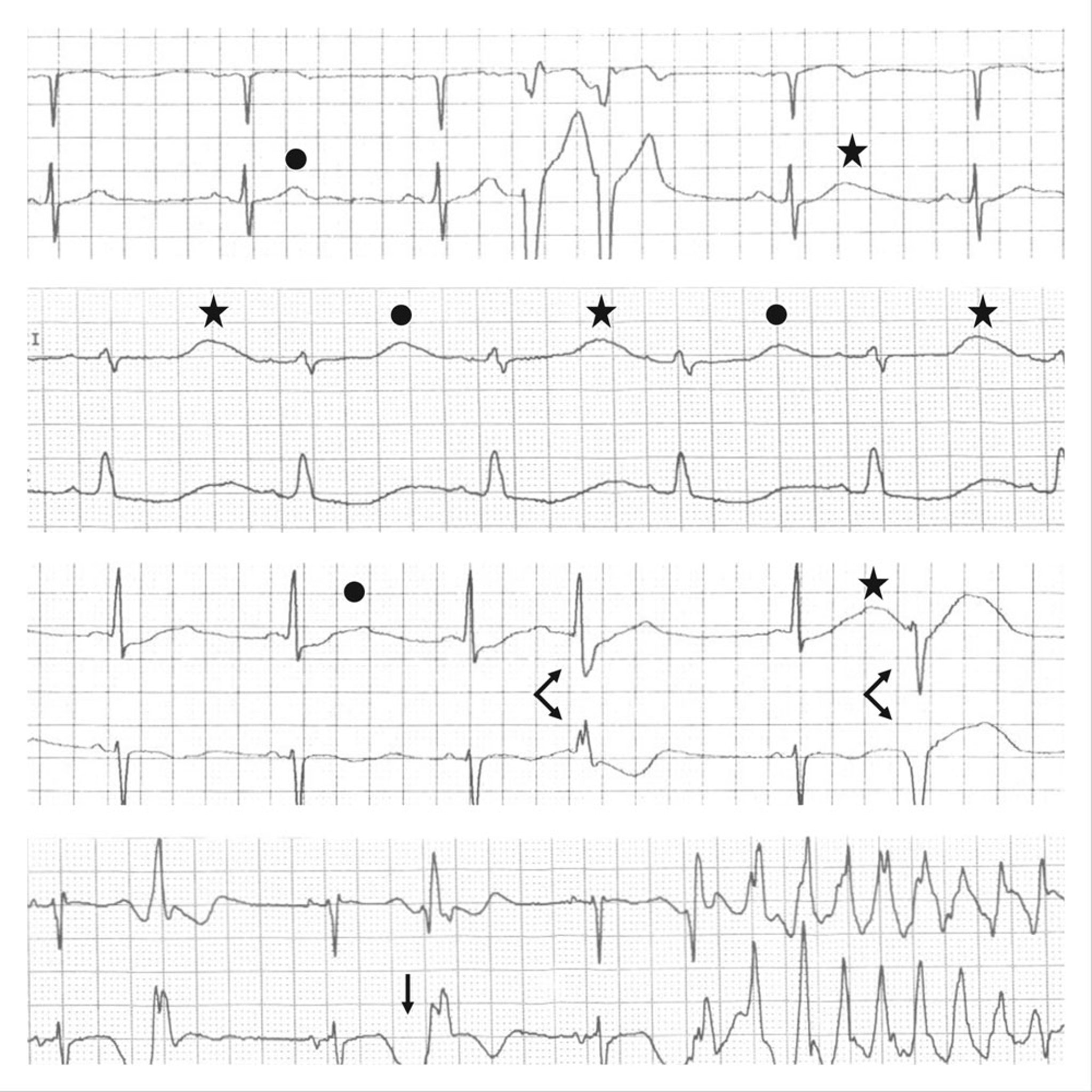

Sinais de alerta da taquicardia ventricular do tipo torsades de pointes

(Primeira faixa de ritmo) Alterações na repolarização pós-pausa, em comparação com a morfologia usual da onda T e da onda U do paciente (círculo). Após a pausa criada por um par de extrassístoles ventriculares, o próximo batimento sinusal apresenta um padrão de repolarização diferente, com fusão da onda T e da onda U e prolongamento do intervalo QTU. (Segunda faixa de ritmo) Alternância macroscópica da onda T. Cada segundo batimento sinusal mostra uma onda T e uma morfologia da onda U (círculos) que são ligeiramente diferentes (menor em altura e mais curtas em duração) do que qualquer outro segundo batimento sinusal (estrelas). (Terceira faixa de ritmo) Frequentes extrassístoles ventriculares polimórficas (setas) muitas vezes, como mostrado aqui, em um padrão bigeminal. Essa faixa de ritmo também mostra alteração pós-pausa no padrão de repolarização (onda T e onda U sob a estrela) em comparação com a onda T e a onda U usuais do paciente (sob o círculo). (4ª faixa de ritmo) Ondas TU gigantes com prolongamento do intervalo QTU (seta). Essa faixa de ritmo também mostra bigeminia de extrassístole ventricular, seguida de uma série de taquicardias ventriculares do tipo torsade de pointes iniciada pela típica sequência de iniciação curta-longa-curta.
