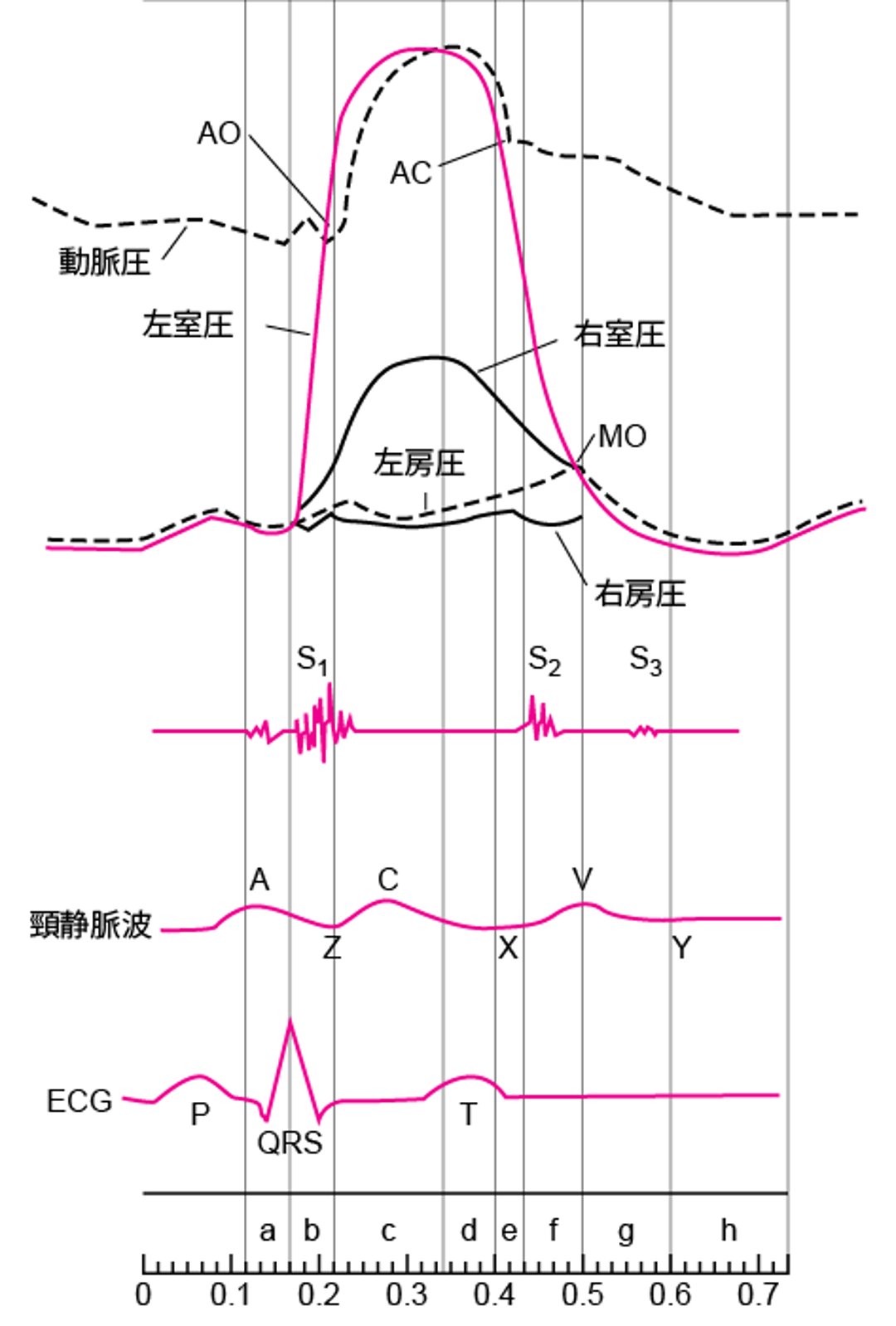

各心腔の内圧曲線，心音，頸静脈波，および心電図で示した心周期の図

心周期の時相には，心房収縮期（a），等容性収縮期（b），最大駆出期（c），減速駆出期（d），拡張早期（e），等容性弛緩期（f），急速流入期（g），心拍静止期または緩徐流入期（h）がある。説明のため，各弁の開閉の間隔を改変しており，Z点は延長してある。

頸静脈波の記録では，A波は拡張末期の心房収縮を，C波は収縮早期の頸動脈拍動または三尖弁の右房への突出を，V波は収縮後期および拡張早期の右房充満の圧および容量の増加を，XおよびX'谷は収縮末期のX'とともに右房下部が心室に向かう動きを，Y谷は拡張期の三尖弁開放および心室充満を反映する。

AO = 大動脈弁の開放；AC = 大動脈弁の閉鎖；LV = 左室；LA =左房；RV =右室；RA = 右房；MO = 僧帽弁の開放。
