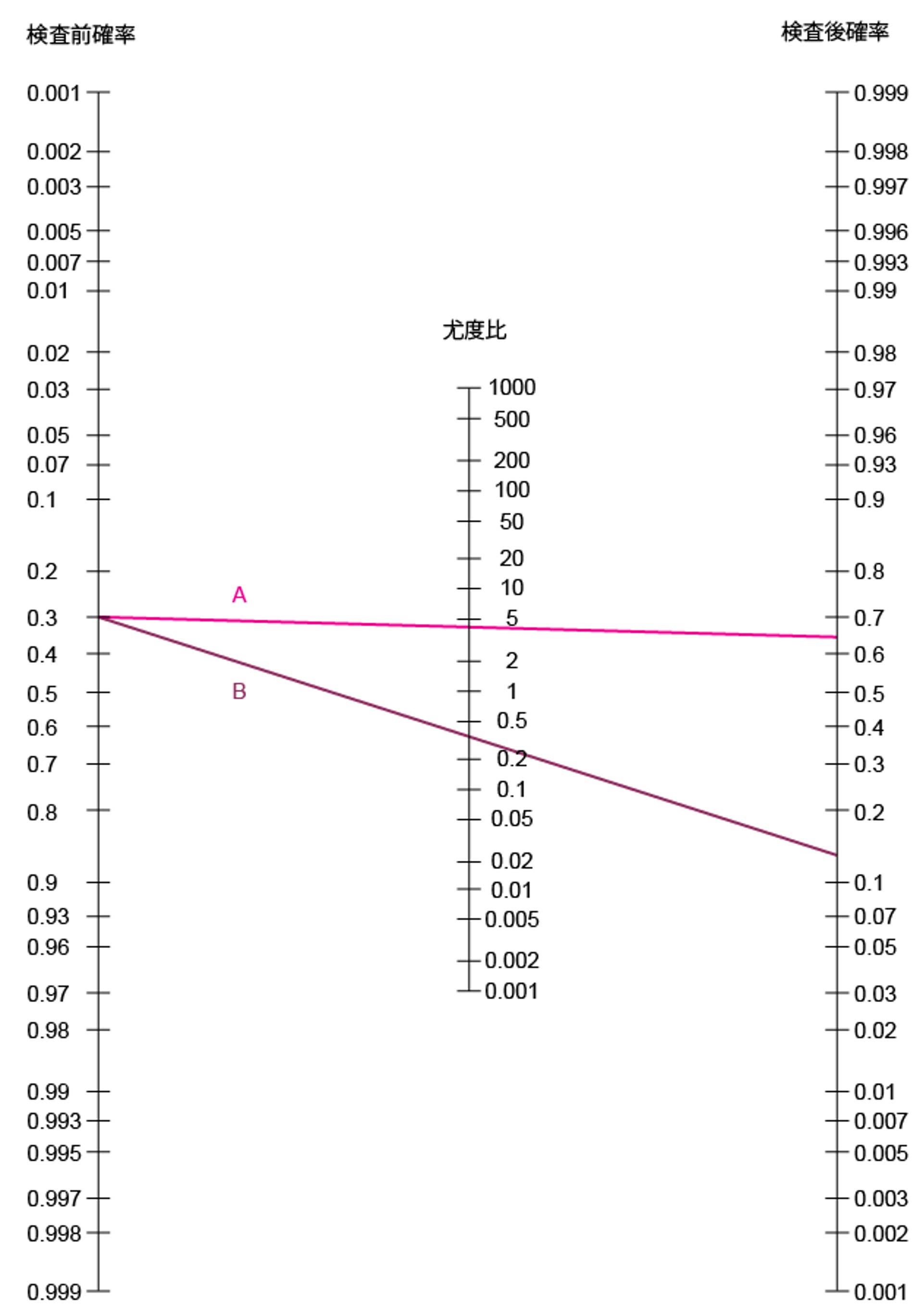

ある女性1000人のコホートにおけるUTIの有病率を30％とおいた場合の，仮定の白血球エステラーゼ試験結果の分布の表におけるUTI検査のデータを用いて，直線が描かれている。直線Aは陽性検査結果を表しており，検査前確率0.3からLR+4.73を通り，0.7をわずかに下回る検査後確率と交わるが，これは計算によって求めた確率0.67と同様の値である。直線Bは陰性検査結果を表しており，検査前確率0.3からLR-0.34を通り，0.1を少し上回る検査後確率と交わるが，これは計算によって求めた確率13％と同様の値である。

LR+= 陽性判定の尤度比；LR- = 陰性判定の尤度比。

Adapted from Fagan TJ. Letter: Nomogram for Bayes theorem. New England Journal of Medicine 293:257, 1975.
